1、上料：將廢輪胎塊輸送至過渡料倉，再經皮帶秤稱重并輸送至進料機內。
2、連續裂解：輪胎塊與低溫硫轉移催化劑通過進料機連續送入裂解爐，在微負壓、無氧的環境中進行裂解裂化反應。物料經裂解爐后產物主要分為二部分。其中油氣進入油氣分離裝置；炭黑和鋼絲進入出料系統。
3、供熱系統：由供熱系統對裂解爐進行供熱。供熱系統由熱風裝置和煙氣循環利用裝置組成。供熱系統產生的高溫?zé)煔馀c不凝氣給輪胎裂解提供所需的熱量，降低了燃料的消耗，減少了煙氣的排放量。供熱系統工作時段大體可以分為兩段：一段是設備啟動時段，另一段是設備完全運轉時段。在設備啟動時段，供熱系統內使用柴油作為燃料；設備完全運轉時段，供熱系統只使用后續工藝中產生的不凝可燃?xì)庾鳛槿剂稀?/p>

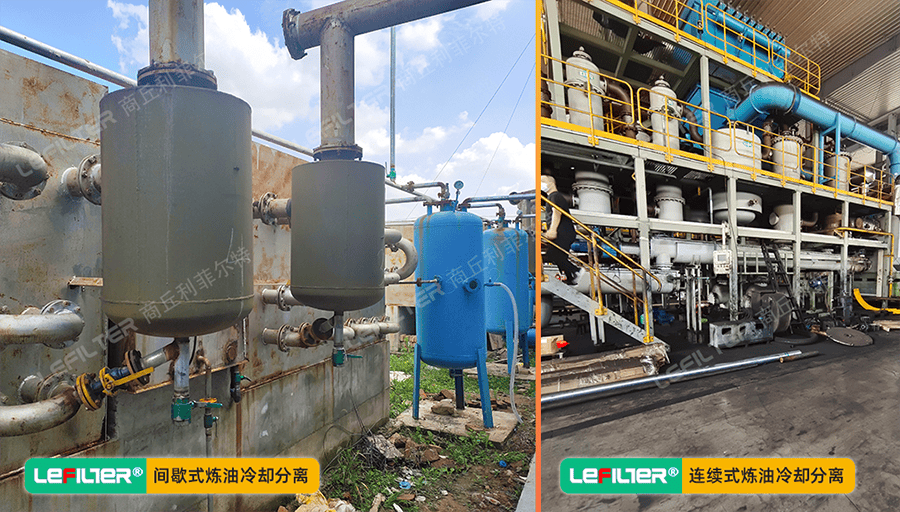

4、油氣分離：從連續裂解爐導出的油氣經分油冷卻器、冷卻水套冷卻后，液態油品進入集油罐，通過油泵輸送至罐區的裂解油儲罐，不凝可燃?xì)膺M(jìn)入可燃?xì)鈨艋到y(tǒng)。冷卻器采用固定列管式，管程走熱態油氣，殼程走循環冷卻水。
5、不凝可燃?xì)饫茫毫呀馑玫目扇細鈨艋螅陲L(fēng)機的作用下，經水封罐送入穩壓罐。可燃?xì)鈨艋肗aOH作為吸收劑，主要吸收不凝可燃?xì)庵械牧蚧锏扔泻Τ煞帧艋蟮牟荒扇細馊克腿牍嵫b置，燃燒產生的熱量用于廢輪胎裂解。對裂解氣進行加熱后的高溫?zé)煔馀懦龊蟠蟛糠衷陲L(fēng)機作用下進入加熱爐進行混風，達到余熱利用的目的，少部分煙氣進入煙氣凈化系統。
6、出料輸送：裂解所得的固態產物（炭黑、鋼絲）經水冷出料機降溫后輸送至水冷提升機，在水冷提升機內進一步降溫后，經磁選分離出鋼絲和炭黑，鋼絲進入鋼絲接料箱，炭黑輸送至炭黑過渡料倉。水冷出料機及水冷提升機采用夾套式冷卻方式，固體物料走管程，通過螺旋將固體物料從出料口輸送至出料口；循環冷卻水走殼程，對固體物料進行冷卻降溫。
7、煙氣凈化系統：循環利用后的廢煙氣經風冷冷卻器和水冷冷卻器兩級冷卻后，進入堿液吸收塔和活性炭凈化塔，凈化后達標排放。風冷冷卻器采用立式結構，強制風冷形式，對外排的煙氣進行間接冷卻。煙氣在列管內流動、降溫，空氣沖刷冷卻列管。經過降溫后的煙氣進入水冷冷卻器。水冷冷卻器采用立式結構，逆流換熱形式。煙氣由水冷冷卻器頂部進入，底部排出，走管程；循環冷卻水由下部進入，上部流出，走殼程。殼體內有折流板，提高了換熱系數。
8、PLC電氣控制系統：由電氣控制柜、儀表、監視器等主要設備或部件組成，采用PLC可編程邏輯控制系統，對控制點可實現自動控制，具有數據采集、運算、記錄、打印報表及安全預警等功能，確保生產線的安全、穩定、連續運行。
9、炭黑深加工：從裂解爐中出來的炭黑粒度較大，粗炭黑冷卻后，通過粉碎機粉碎至400~1500目以下，粉碎后的炭黑粉經密閉輸送管送至包裝機包裝入庫。
